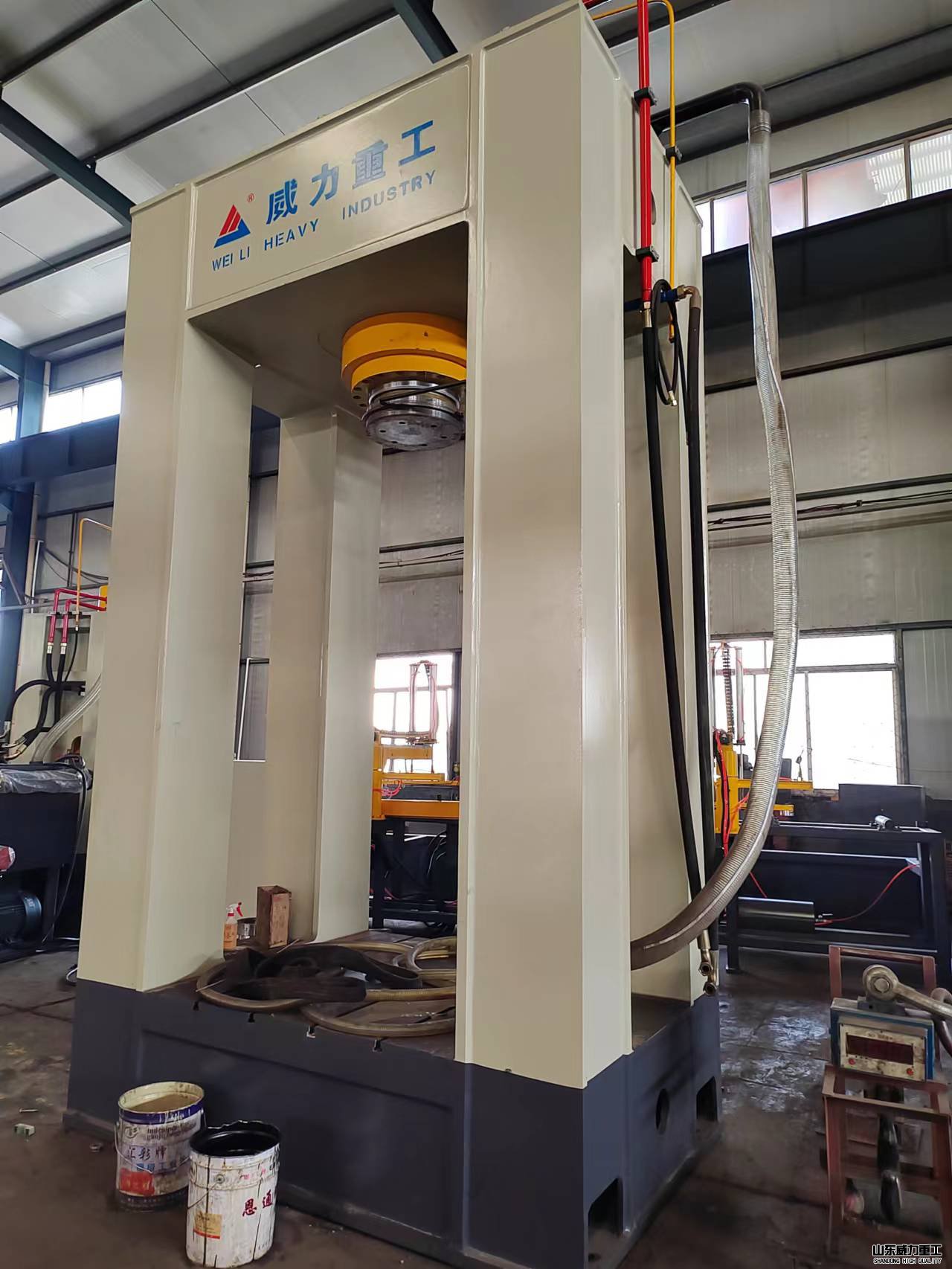

壓裝電機軸的油壓機多選用龍門框架式結構，多帶有移動工作平臺和U型槽，可以壓裝校正各種長軸類的工裝設備，特別適用于壓裝電機軸、轉子定子等。常用有200噸、315噸、500噸等。由主機部分及液壓系統部分兩大部分組成。初次以外，該設備還適用于汽修行業和生產制造業使用。。文中是山威力重工設計生產的一款500噸電機軸壓裝油壓機，采用龍門框架式結構，也稱為500噸龍門式電機軸壓裝機。

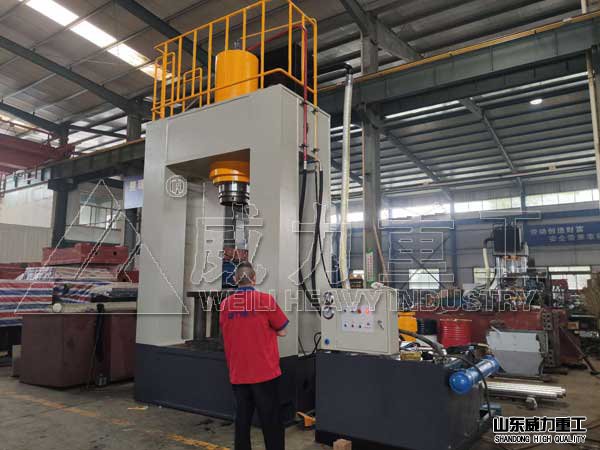

500噸龍門框式油壓機

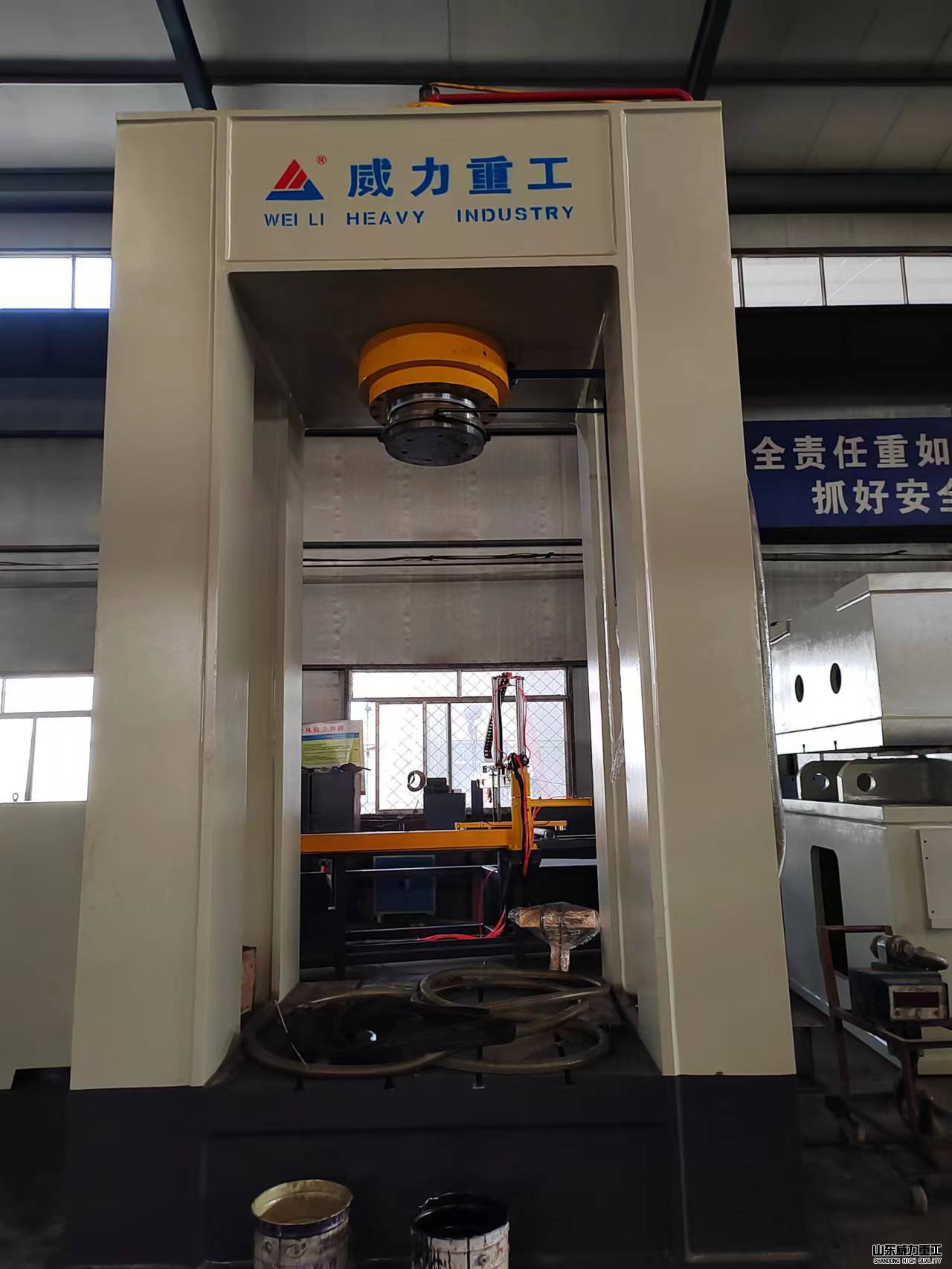

500噸電機軸壓裝油壓機組成結構：
括底座、支撐板、頂座、壓裝機構和用于固定轉子的夾緊機構，底座上端的左右兩側分別垂直固定有兩支撐板，500噸電機軸壓裝油壓機構包括分別轉動連接于兩個支撐板上的第一絲桿，分別于套裝在兩個第一絲桿上的第一滑塊，分別固定在兩個第一滑塊底端上的引導套以及驅動機構，夾緊機構包括開設在頂座中央位置處的矩形固定槽、轉動連接于矩形固定槽內的第二絲桿、套裝在第二絲桿上的兩個第二滑塊以及分別固定在兩個第二滑塊底端上的固定桿以及分別固定在兩個固定桿底端上的夾緊塊，通過電機在驅動機構的作用下使得500噸電機軸壓裝油壓機對電機軸的兩端同時進行壓裝，從而提高了壓裝效率，而且可以滿足對不同尺寸的電機軸進行夾持。
500噸電機軸壓裝油壓機結構優勢：
1、500噸電機軸壓裝油壓機采用龍門全鋼結構，采用埋弧焊。焊接后進行振動時效處理，保證機身不變形。
2、框架設計采用有限元法設計，具有高剛性、高精度的特點。
3、500噸電機軸壓裝油壓機的工作臺可以上下移動。有三組調節孔。
4、孔距可根據客戶要求定制，也可根據機器的開啟高度合理設計，大大擴展了機器的開合高度，使用更加方便。
5、它由主缸、液壓動力系統和電氣系統組成。
6、500噸電機軸壓裝油壓機配有獨立的液壓和電氣控制系統，通過按鈕集中控制，可實現固定行程和固定壓力兩種成型工藝。
7、具有壓力顯示、行程和壓力調節功能。500噸電機軸壓裝油壓機工作臺采用優質鋼板焊接，確保可靠耐用。
啟動500噸電機軸壓裝油壓機時，機器將自動找到參考原點。設置完參數后，按開始按鈕，然后按壓頭，將該位置高速下降到測量位置，然后測量速度。在檢測過程中，即使到達檢測限制位置直到設定的探針限制位置，也沒有檢測到工件，壓頭就會停止。此時，您可以通過按零按鈕返回到機器原點。在檢測過程中，當壓力達到設定值時，壓頭將自動切換到壓接速度，并開始進行工件的裝卸。當設置到設定位置時，在用戶設定的停留時間內保持壓力，當停留時間結束時，打印頭以設定速度返回到設定工作點。
500噸電機軸壓裝油壓機對于在軸承壓裝過程，尤其在貼合壓力階段 ，壓力油缸呈現明顯外張的壓裝機，不是原設計結構強度或剛度不足 ,便是機座或壓力油缸安裝座出現裂損，或者壓力油缸安裝螺栓松動。 對于機座或壓力油缸安 裝座裂損，即結構破壞，應立即修復或整體加強，保證其技術狀態良好。
